天津康宇涂料有限公司是一家致力于现代化涂料研发和销售的企业，拥有一支由众多经验丰富的资深工程师组成的专业团队。，主营产品包括氟碳漆、环氧富锌底漆、耐高温漆、环氧树脂漆、聚氨酯漆等；水性漆包括水性环氧面漆、水性环氧底漆、水性聚氨酯漆、水性丙烯酸漆、水性耐高温漆涂料以及配套产品。电话:18630923977   咨询微信： Kangyu_Tuliao    点击复制 添加微信

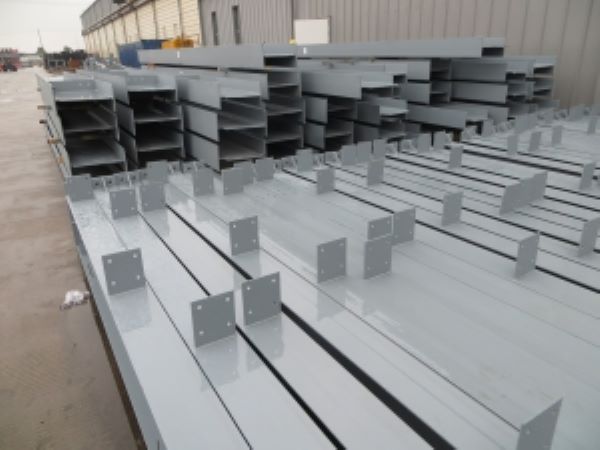

环氧富锌底漆是一种常见的防腐涂料，其使用寿命受涂料类型（有机 / 无机）、施工质量、环境腐蚀等级、维护保养等因素影响，差异较大。以下是具体分析及参考范围：

一、理论使用寿命（理想条件下）

1. 有机环氧富锌底漆

（以环氧树脂为基料，搭配锌粉，常用于大气腐蚀环境）

在 C3~C4 腐蚀等级（中等～严苛工业环境）：

单独使用（无中间漆和面漆）：寿命约5~8 年（锌粉消耗完毕后失去阴极保护作用，基材开始锈蚀）。

配套中间漆（如环氧云铁）+ 面漆（如聚氨酯、氟碳）：寿命可达15~25 年（涂层系统形成完整屏障，延缓锌粉消耗和基材腐蚀）。

在 C5-M 海洋腐蚀环境：

单独使用：寿命仅3~5 年（高盐雾加速锌粉氧化）。

配套完整涂层系统：寿命可延长至10~15 年。

2. 无机环氧富锌底漆

（以硅酸盐为基料，锌含量更高，耐高温、耐溶剂性更强）

在高温、强腐蚀环境（如石化、海洋平台）：

单独使用：寿命约8~10 年（锌粉电化学保护效率更高）。

配套高温面漆（如有机硅）：寿命可达20~30 年（适用于烟囱、储罐等特殊场景）。

二、实际影响因素与寿命波动

1. 施工质量缺陷

表面处理不达标：

锈迹、油污未清除（喷砂未达 Sa2.5 级）：涂层附着力不足，可能在1~2 年内出现空鼓、剥落。

粗糙度不足（＜40μm）：锌粉难以锚定，寿命可能缩短30%~50%。

涂层厚度异常：

干膜厚度低于设计值（如锌含量 80% 的底漆要求 80~100μm）：锌粉有效保护期缩短，寿命可能减少至理论值的 60%~70%。

厚度不均匀导致局部锌粉提前消耗，引发点蚀。

2. 环境腐蚀强度

腐蚀环境等级  典型场景  无面漆配套时寿命  完整涂层系统寿命

C2（低） 室内干燥环境 8~10 年 20~25 年

C3（中等） 城市大气、低盐雾区域 5~8 年 15~20 年

C4（严苛） 工业污染区、近海区域 3~5 年 10~15 年

C5-M（海洋） 海洋平台、船舶甲板 2~3 年 8~10 年

3. 维护保养不足

涂层破损未修复：

划伤、焊渣灼伤等缺陷未及时修补，腐蚀从局部扩散至整体，可能使寿命缩短5~8 年。

长期暴露于极端条件：

紫外线长期照射导致有机涂层粉化（如户外钢结构无面漆保护），寿命可能减至5 年以下。

三、延长使用寿命的关键措施

精准匹配环境需求：

海洋工程优先选择无机富锌底漆（锌含量≥90%），提高阴极保护效率。

户外钢结构必须配套耐候性面漆（如丙烯酸聚氨酯），隔绝紫外线和水汽。

严格控制施工流程：

喷砂至 Sa2.5 级，粗糙度 40~75μm，基材表面温度高于露点 3℃以上。

混合后使用时间不超过 2 小时（避免涂料固化失效），采用高压无气喷涂确保厚度均匀。

定期检测与维护：

每年进行涂层外观检查，每 2~3 年用干膜测厚仪检测厚度，低于设计值 50% 时补涂。

对焊缝、边角等易腐蚀部位，每 5 年进行局部电火花检漏（2.5kV 标准），发现漏点及时修复。

四、寿命终结的判断依据

锌粉消耗殆尽：

涂层表面出现红锈（基材腐蚀），表明锌粉已无法提供阴极保护，需整体重涂。

涂层系统失效：

面漆粉化、中间漆脱落，导致底漆直接暴露，即使锌粉未完全消耗，也会因屏障破坏加速腐蚀。

机械性能下降：

用划格法检测附着力，涂层剥落面积＞15% 时，表明结合力丧失，需翻新。

总结

环氧富锌底漆的合理使用寿命：

单独使用：2~10 年（取决于腐蚀环境和锌含量）。

配套完整涂层系统：8~30 年（有机型适合常规场景，无机型适合高温、强腐蚀场景）。
实际应用中，通过高锌含量选择（≥80%）、严格施工控制、定期维护，可最大限度延长其保护周期。对于重要结构（如桥梁、船舶、储罐），建议每 5~10 年进行涂层性能评估，确保防腐系统持续有效。

声明：本文: 环氧富锌底漆的使用寿命一般是多久？相关内容，仅供网友阅读，勿做为商业目的。如果侵犯了原作者的权利请与管理员联系，我们会尽快删除。
